tis 08 nov 2016, 18:27#417135Nu börjar äntligen min hemmabyggda stegmatare bli så färdig så att man kan börja testa den på allvar.
Det tar ju lite tid att samla ihop allt som behövs och sen klura ut hur man ska bygga ihop det.
Först blev det att svetsa ihop en vagn som både kran och stegmataren kunde stå på.

En gammal hmf kran

Svetsa ihop en vagn till kranen...

med ramstyrning

Ihopsatt

• Läs mer om Verkstan
• Kolla in hela forumet
• Se vad som skrivs just nu

[Flisaren]

tis 08 nov 2016, 18:42#417138Kul bygge Hur ser stegmataren ut?

[hasse_as]

tis 08 nov 2016, 18:47#417140Sen var det bara att åka till skogselmia och mäta, ta bilder och få idéer.

Testar vilken höjd den undre kvist kniven ska ha

[hasse_as]

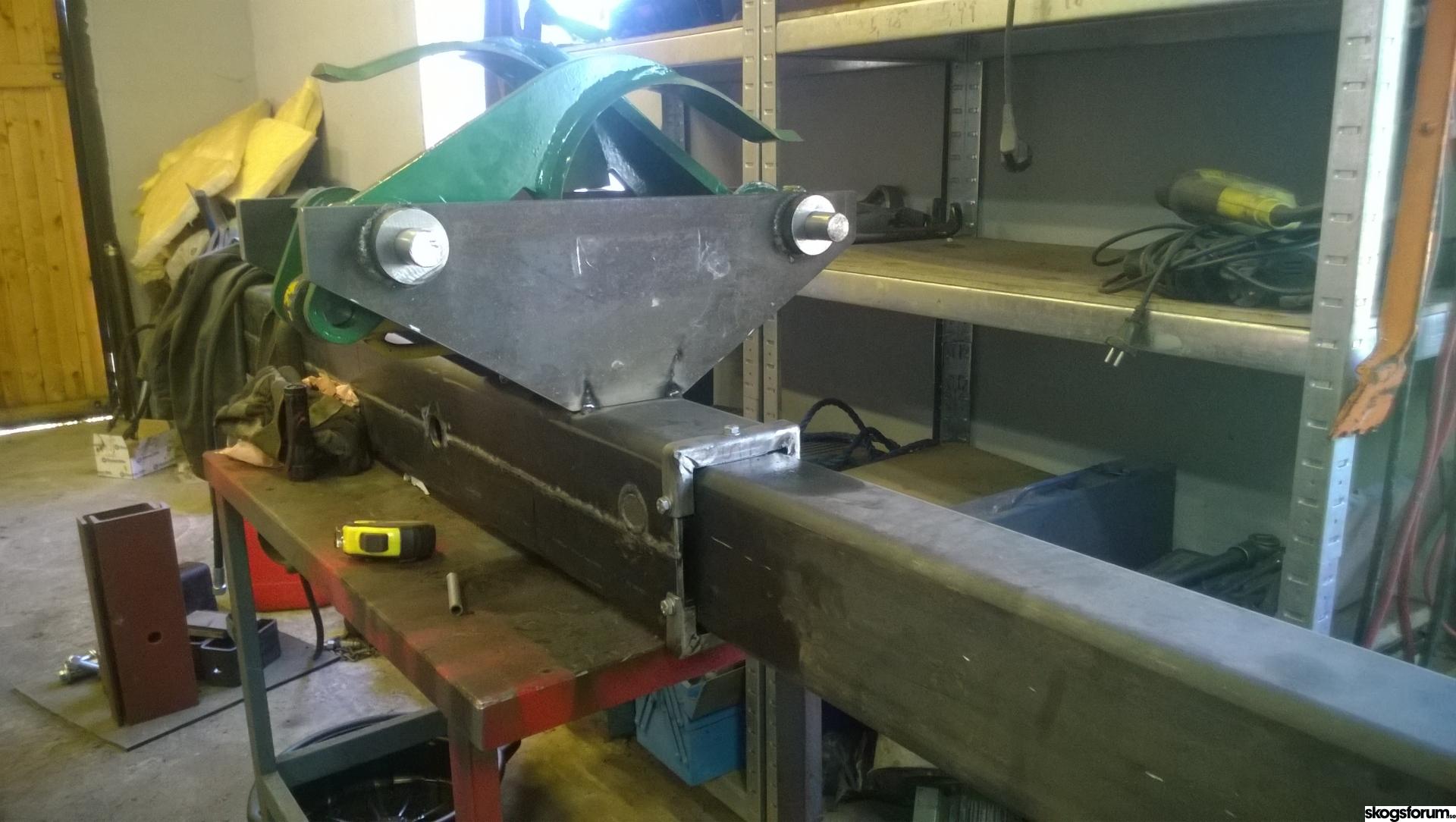

tis 08 nov 2016, 19:01#417142Lite bilder knivar, gripklor såglåda.

[totte]

tis 08 nov 2016, 19:24#417150Imponerande bygge! Nu väntar vi med spänning på bilder och film när den kommer i drift.

2CVtrac (1951-2012), Homelite ZIP-6 (1960), Homelite SXL-12 (1964), Brumi tvåhjulstraktor (1965), Bolens jordfräs (1968), Gilson 55257 (1981), Jonsered 621 (1972), Jonsered 520 SP (1984), Partner 4200 (2007)

[hasse_as]

tis 08 nov 2016, 19:46#417160Provmonterad på nallen för fösta testet kvistade inte så bra som jag ville, fick ändra vinklarna på knivarna lite.

monterad på lillnallen

Första trädet kvistat inte så bra

[Peterssonrally]

tis 08 nov 2016, 19:51#417162Mer bilder nu detta har ja ju tjatat om

[JensSkoog]

tis 08 nov 2016, 19:59#417164Vilket jobb du har gjort. Jag är imponerad

Jack of all trades, master of none!

[magnus samuelsson]

tis 08 nov 2016, 20:02#417168Spännande [WHITE SMILING FACE]
Mer bilder

[hasse_as]

tis 08 nov 2016, 20:31#417170Då tar vi lite mer bilder
Ihoppsättning av stegmatare och vagnen. Ett gammalt boggilager och en cylinder fick bli vridningen av stegmataren. Man får ju ta det skrotet man hittar och bygga nått av det.

Vagn och stegmatare sammansatta

svängcylindern

[Blivande snickare]

tis 08 nov 2016, 20:34#417171Häftigt bygge! Ös på med bilder!!

Det är så skönt att inte göra någonting... och få vila ut efteråt!

The problem is not the problem, the problem is your attitude about the problem.
-Captain Jack Sparrow

[hasse_as]

tis 08 nov 2016, 20:42#417174En gammal rottne snok fick bli donator till mitt bygge.
Kvistknivarnas kolvar på snoken passade perfekt även till mina kvistknivar och gripklor.
Svärdfäste, sågmotor och kapcylinder var bara att ta från snoken anpassa lite och sätta dit på stegmataren.
Så det borde ju hålla kan man ju tycka

[Slurfi]

tis 08 nov 2016, 20:47#417176Riktigt skoj, fortsätt!

Caterpillar 312B/Moretens/Kesla40LFe/Wood-Mizer LT15/Chevrolet/New Holland T5030 Ford 7610/Patruuna/Fransgård/Polaris/Stihl/Palax/Kemppi. Ha alltid en pulversläckare i närheten.

[kungsis]

tis 08 nov 2016, 22:55#417202Snyggt . Roligt att det finns flera som jag själv. Dvs man sparar gammalt skrot tills den dagen man kommer på att man kan bygga något av det . Sedan vill jag fråga hur du tänkte när du gjorde kvistknivarna. Fri hand eller hade du något du kunna kolla/mäta på?

Mvh
Kungsis

[hasse_as]

ons 09 nov 2016, 12:55#417269Själva kvistknivarna är köpta på kellfri. Kollade på både keslas och kellfris knivar och såg inga skillnader. Tror de kostade ca 2500 för alla tre, för den pengen så är det inte lönt att försöka bygga egna. De ser ut att vara rejäla fast de är kellfri.
Sen var det bara att mäta lite på skogselmia så man fick rätt avstånd och höjd mellan alla tre knivarna.
Efter lite justering så kvistar det faktiskt riktigt bra.
