Valtra 6000 serien bottenpansar ->johan83

14 inlägg 10930 visningar 4 följer Svara, dela mm...
Användarvisningsbild

Valtra 6000 serien bottenpansar ->johan83

Mannfolk

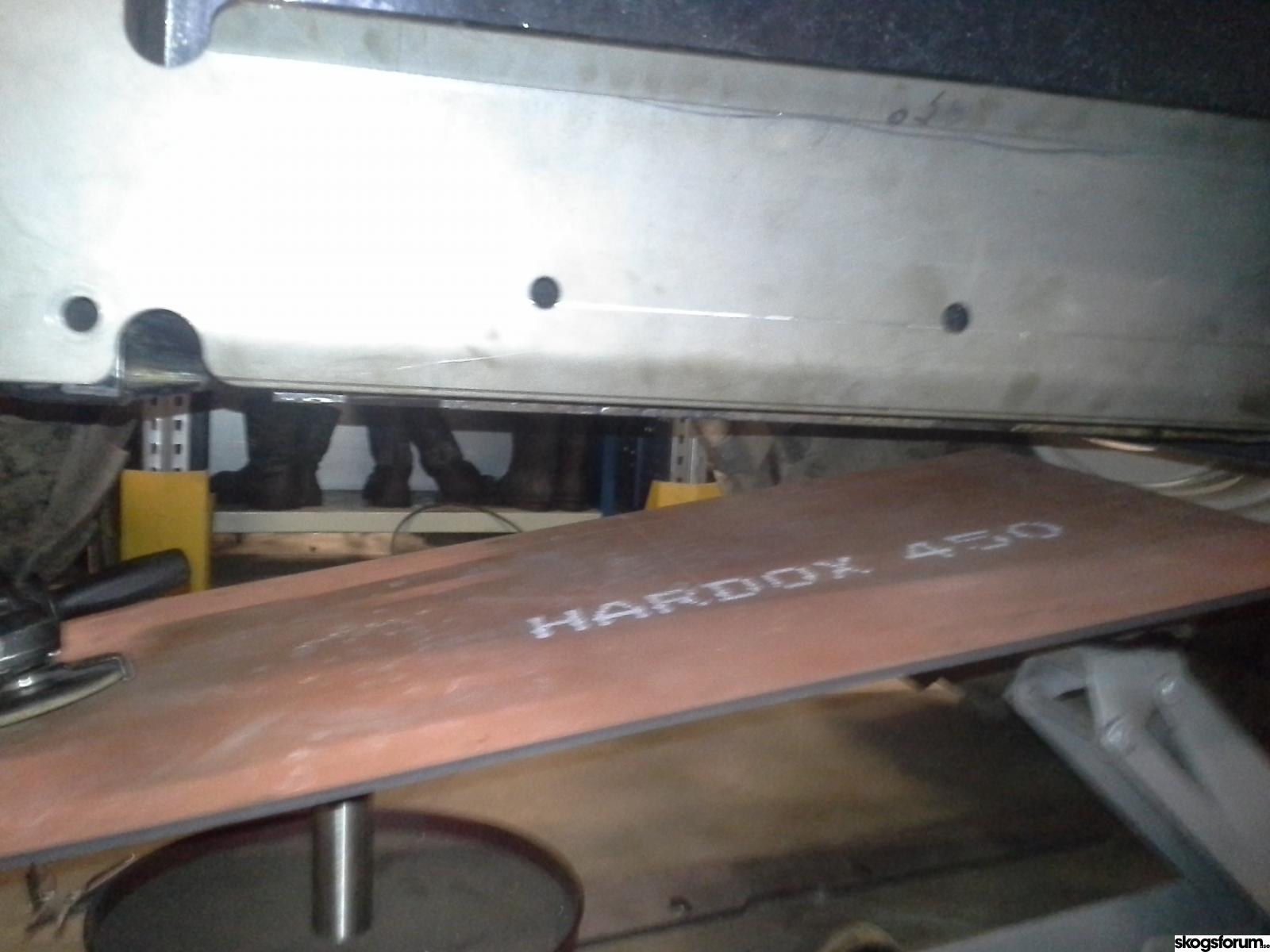

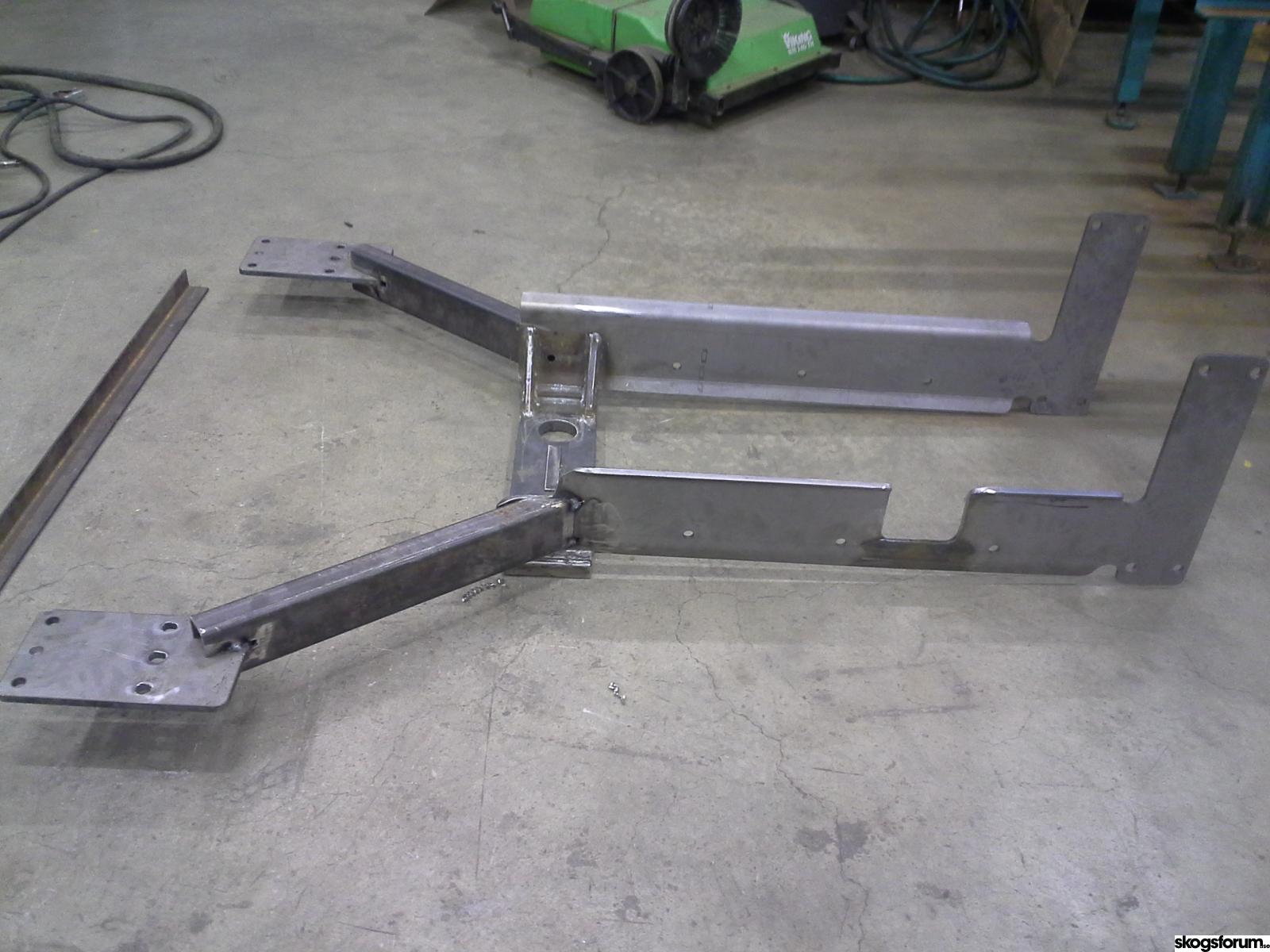

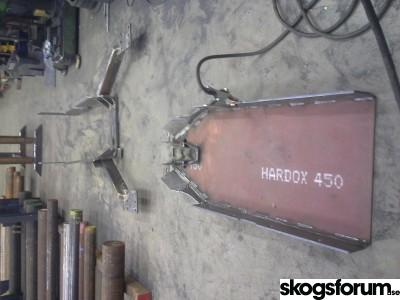

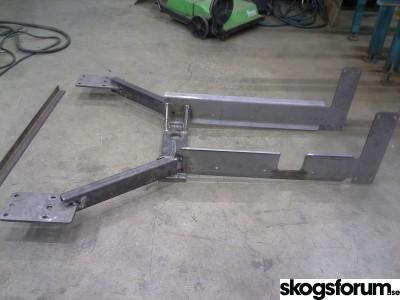

#303268 Efter förra årets grundstötnig så uppdateras nu valmeten med 8mm hardox 8) .
efter johan83 idèr och grundritningar från 705:an.

Bottenpluggen på tanken är nog det mest idiotiska placeringen i universum :lol:

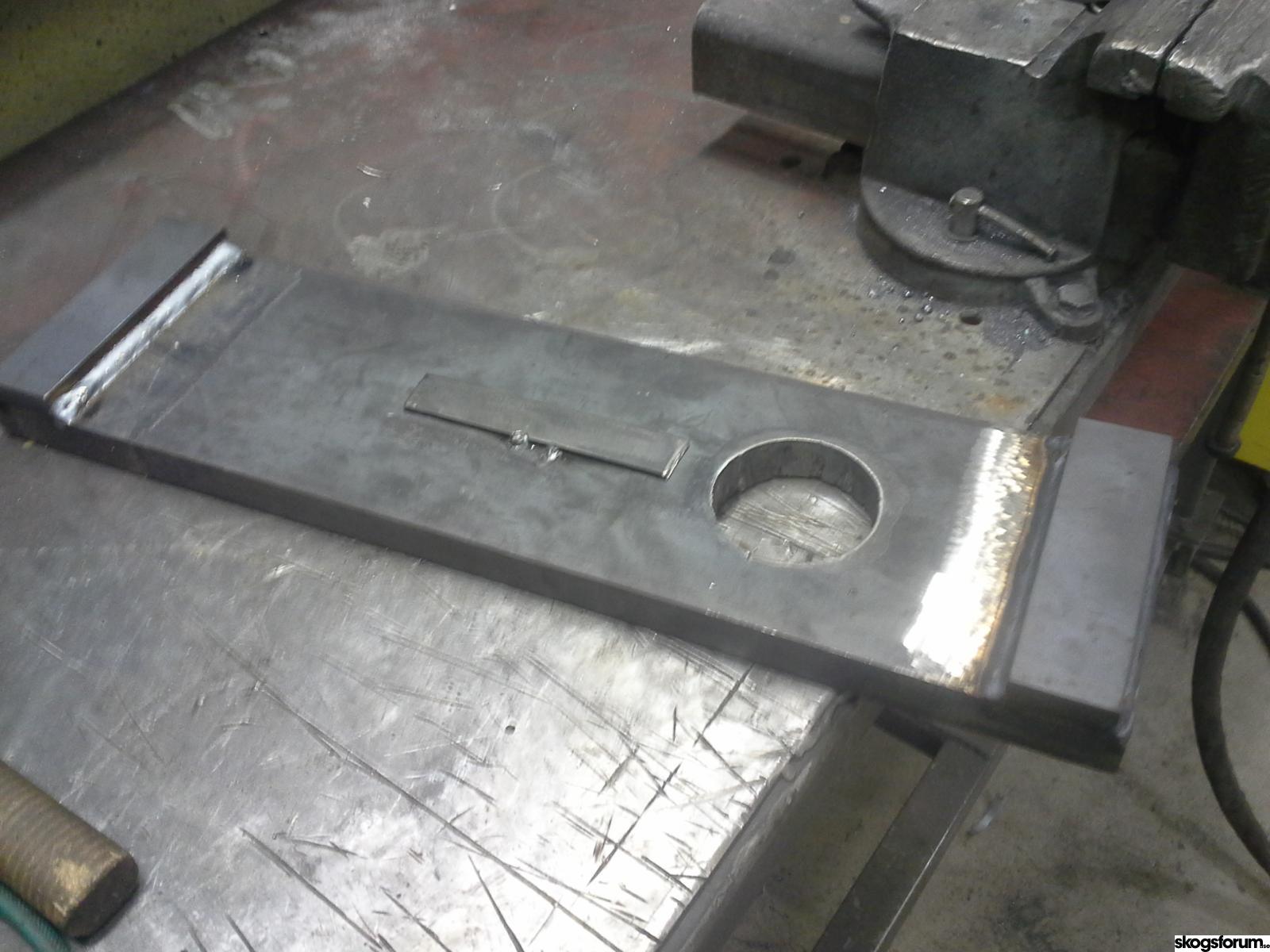

Så den omringas nu av 150x25 plattjärn.




   TS
Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Fredrik Reuter
#303279 Det där ser snyggt ut! Imponerande.

Vad blir egenvikten ungefär för detta påbygge?

Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Mannfolk
#303282 Tack, De e många timmars slit å fundrationer för att färdiställa men vikten, den är väl cirka 150kg? allt gjort i 8mm material

   TS
Avatar Fallback

Re: Valtra 6000 serien bottenpansar @johan83

gnisten83  Firar 10 år som aktiv medlem på skogsforum!
#303286 Bra med vikt långt nere för tyngdpunkten.... :lol:
Helt rätt att täcka in bottenpluggen, blir jobbit läckage om man trycker till den.
Funderade ett tag med att fästa in i bakaxeln men hoppade över de sen :-?

Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Mannfolk
#303287 stagen till bakaxeln är väl för upphängning och hålla den på plats om någon sten nyper coh försöker skjuta plåten.

   TS
Avatar Fallback

Re: Valtra 6000 serien bottenpansar @johan83

gnisten83  Firar 10 år som aktiv medlem på skogsforum!
#303292 Aha, förstod inte att plåten slutade vid plattjärnet vid tankpluggen, min slutar med en utskärning så att draget går in i ett jack i bukplåten

Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Mannfolk

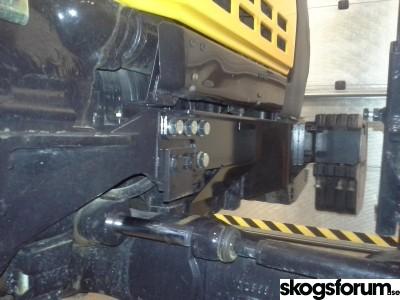

#303295 okej. Har ju skyddsplåtar på bägge sidor för växelstag och elventiler för kraftuttag och dylikt skyddade från några år tillbaka

   TS
Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

molnia
#303302 önskar gärna fler bilder underifrån så man ser hur det täcker och är infäst. :-bd

Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Mannfolk
#303306 kommer efter målning och montering! :-)

   TS
Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Mannfolk

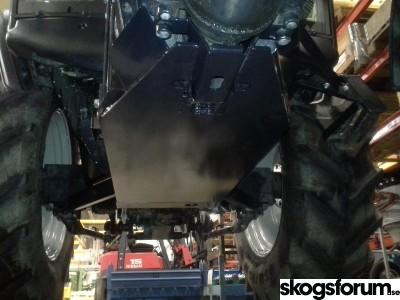

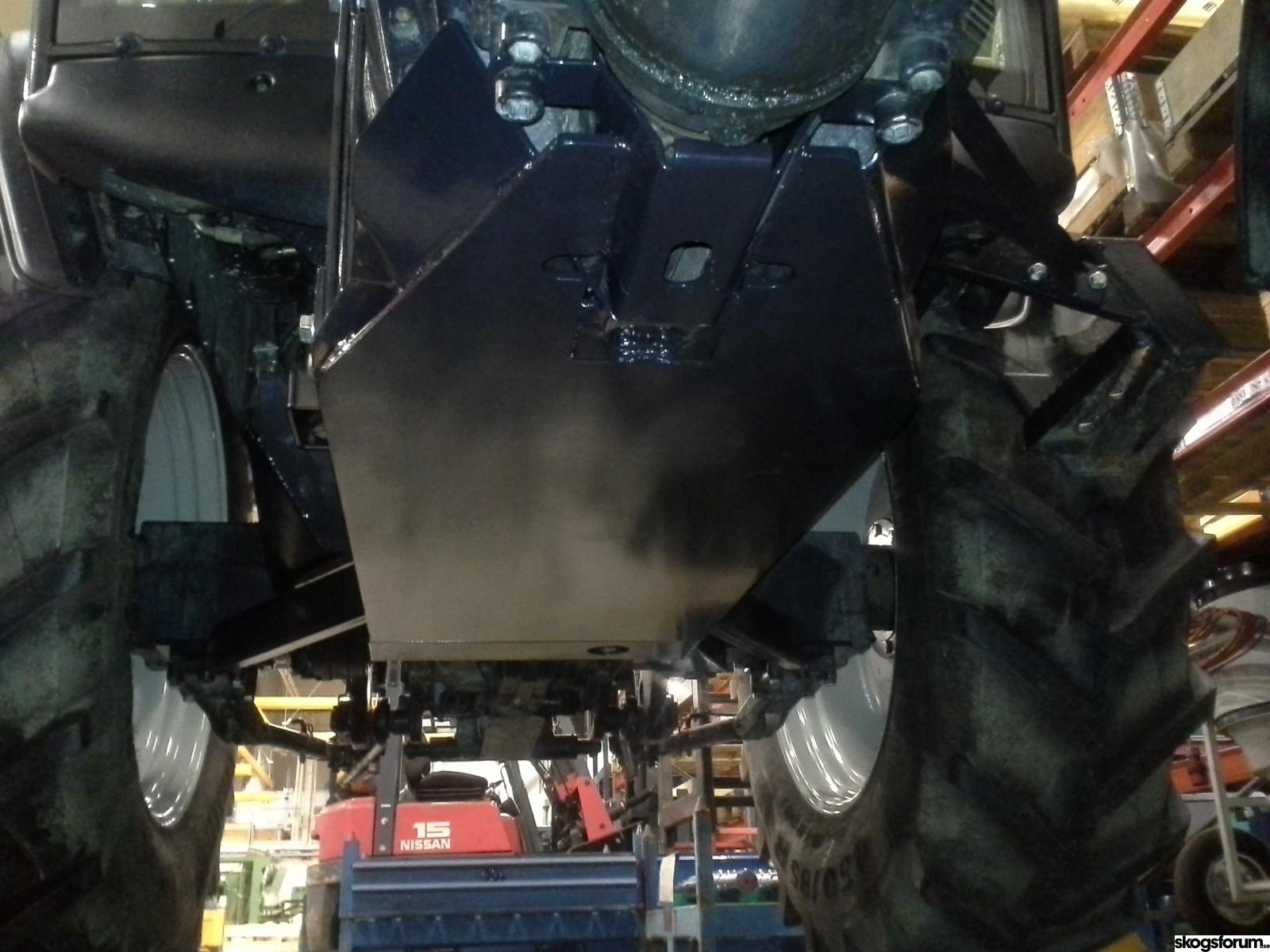

#305939 Nu monterade ja allt klart ikväll!







   TS
Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Erre
#305940 Snyggt!!! Bra jobbat! :-bd

Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Mannfolk

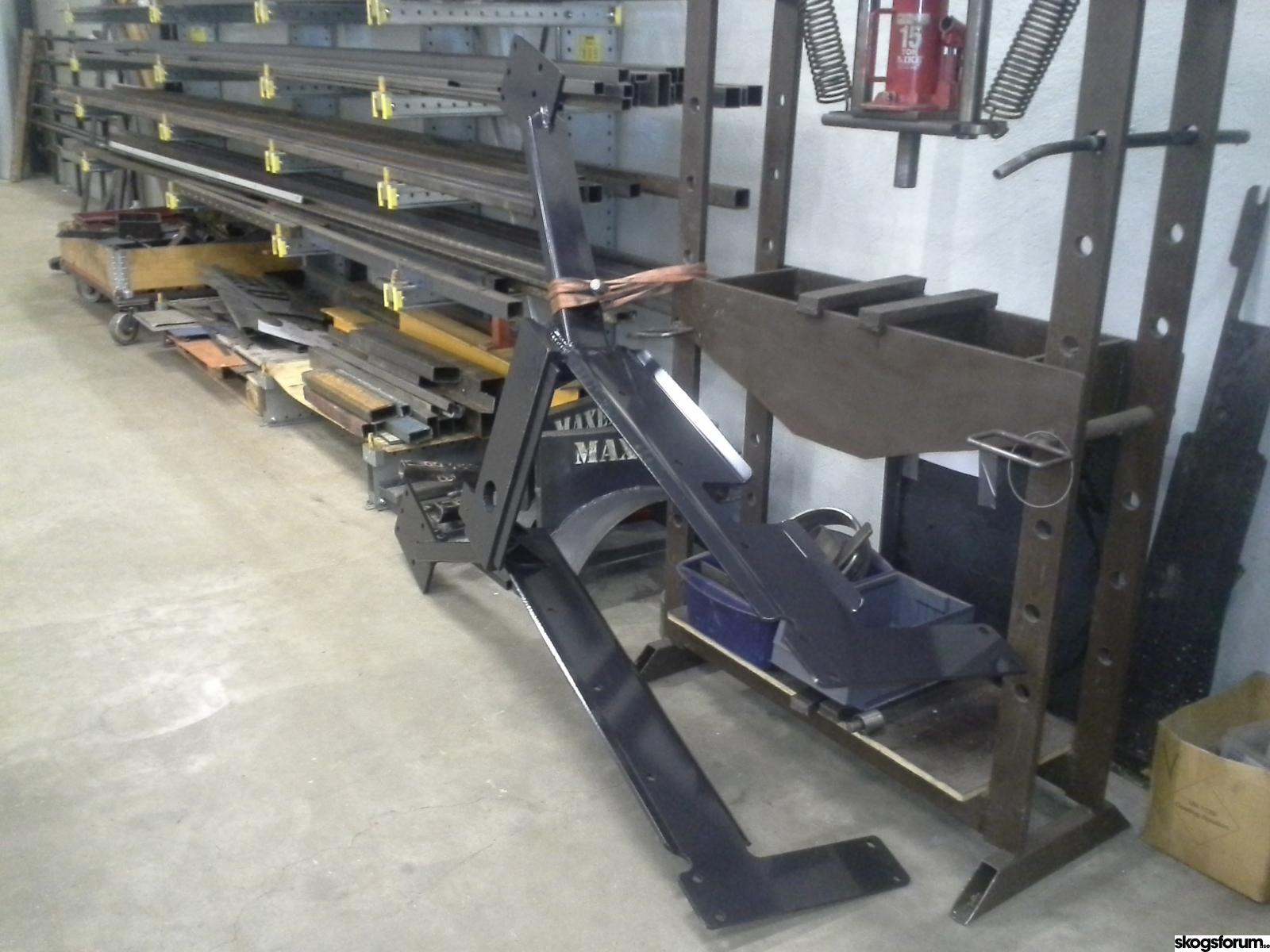

#305941 Grundramen nylackad

   TS
Avatar Fallback

Re: Valtra 6000 serien bottenpansar @johan83

olli
#305950 Välgjort arbete med, förmodligen många arbetstimmar. Jag är imponerad. Snyggt!

Användarvisningsbild

Re: Valtra 6000 serien bottenpansar @johan83

Mannfolk
#305959
olli skrev:Välgjort arbete med, förmodligen många arbetstimmar. Jag är imponerad. Snyggt!



Tack!

Inte direkt många timmar några kvällstunder. allting görs maskinellt med laserskärmaskin och kantpress. röror och dylikt sågas med cnc-bandsåg.

Har en pulverlackerings firma precis bredvid som står för proffsmålningen 8)
