vedklyv-klipp

hakans

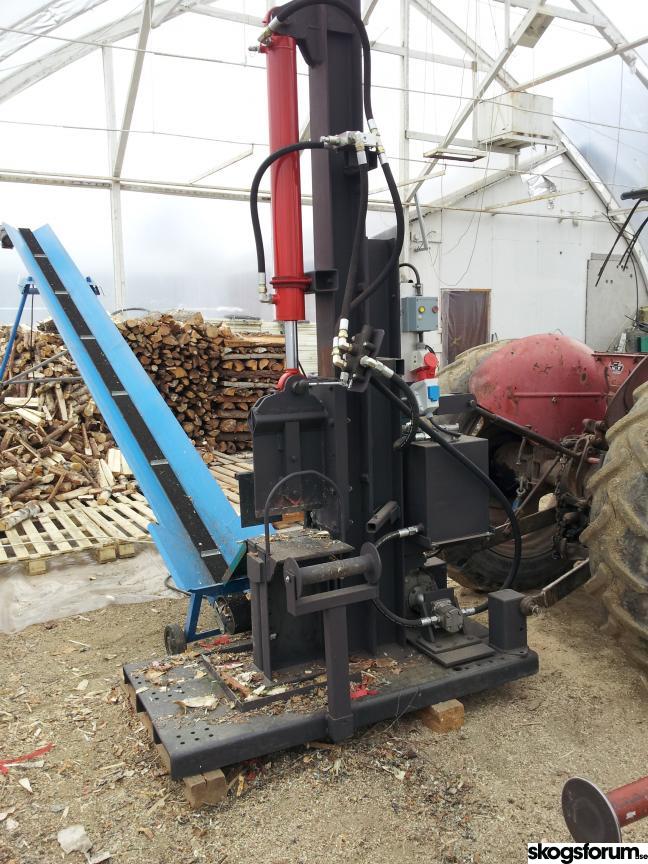

#275647 hallå jag och min far har hållit på att bygga en vedklipp kombinerat men en vedklyv för 110cm ved i vinter.
specifikationer :
7.5kw motor
16cc pump
cylinerslag 850mm
stång 55mm
kolv 100mm
automatisk snabbventil
klyvventil men kick out på returrörelsen
trycket sällt på 200bar
40liter hydraulolja



Senast redigerad av hakans mån 07 apr 2014, 20:53, redigerad totalt 1 gång.

   TS
Avatar Fallback

Re: vedklyv-klipp

hakans
#275650 bilder
klyvhuvudet inte färdigt svetsat

   TS
Avatar Fallback

Re: vedklyv-klipp

hakans
#275651 bilder
tanksvetsning

   TS
Avatar Fallback

Re: vedklyv-klipp

hakans
#275653 jag skall försöka få någon film gjort när jag klipper liite veed :)

   TS
Användarvisningsbild

Re: vedklyv-klipp

Slurfi  Firar 10 år som aktiv medlem på skogsforum!
#275663 Trevligt!

Användarvisningsbild

Re: vedklyv-klipp

JensSkoog
#275728 Vilket bygge! :grin: Fasan vad ni har jobbat! Här krävjar vi en video när det börjar!

Användarvisningsbild

Re: vedklyv-klipp

stegmaster
#275733 Trevligt att se.
Såg fin ut, ser fram mot lite film. :grin:

Användarvisningsbild

Re: vedklyv-klipp

totte
#275752 Mycket fint svetsjobb. Den ser välkonstruerad ut vad man kan bedöma från bilderna. Ser fram emot film, skall bli högst intressant att se den i arbete. ^:)^

Avatar Fallback

Re: vedklyv-klipp

hakans
#275795 tack :) jag har svetsat och greijat medan farsan har funderat på konstruktion och kört å skaffat materialet.
jobbar på det där med filmen:P

   TS
Avatar Fallback

Re: vedklyv-klipp

spiddemannen

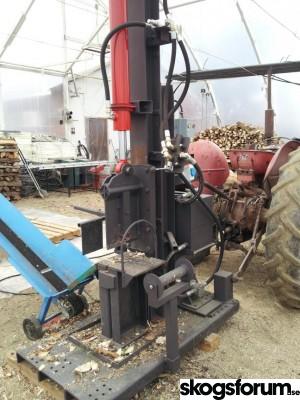

#275823 Ser spännande ut. På bild nr2, till höger om ventilen? Är det en sån där tryckkännarventil? Eller vad är det för något?

Avatar Fallback

Re: vedklyv-klipp

hakans
#275835 det e en automatisk snabbgångsventil eller vad man ska kalla den snabbgångsventil vet inte riktigt.. men här e en länk till den http://www.hydrauliikkapumppu.fi/kauppa ... C-34-L.pdf
den funkar jädrans bra. går snabbt från början och när det blir mottryck som när man klipper kopplar den om och trycker med full kraft med kolven yta. i snabbläget så trycker den med kolvstångssidans yta. kanske någon annan är bättre på att förklara hur den funkar.

   TS
Användarvisningsbild

Re: vedklyv-klipp

totte
#275913 Kopplar ihop fram- och baksida på kolven i snabbläget så det ligger tryck på båda sidor.

Alltså är det bara kolvstångsarean som är aktiv, lägre kraft men snabb. När den känner trycket öka stänger den automatiskt förbindelsen och kopplar om till tankreturen, då är hela kolvarean aktiv och ger full kraft.

Finns manuella ventiler med samma funktion, två steg i spaken, men det här är ju mycket smidigare.

Avatar Fallback

Re: vedklyv-klipp

hakans
#275920 Så där :) bra förklarat totte :)

   TS
Avatar Fallback

Re: vedklyv-klipp

spiddemannen
#276001 Det låter ju praktiskt. Ungefär hur mycket kostar en sån ventil?

Avatar Fallback

Re: vedklyv-klipp

hakans
#276005 Kommer inte riktigt ihåg men det var något melan 100-140 €
