Växellådan
av totte mån 22 sep 2008, 00:43
Dagens specialjobb: Plockat isär växellådan. Den var full av en svartgrön halvfast massa, nåt mitt emellan tjära och gummi. Förmodligen originalfettet från 1977.
Det tog några timmar att rensa ut och tvätta rent. Tur är att lådan är mycket enkelt konstruerad. Två axlar och en pinjong axel in. Båda axlarna är bara att lyfta ur när man delat lådan. Och det var lika enkelt att plocka av kugghjulen från axlarna, bara att för hand skjuta av dom (och komma ihåg ordningen). Det finns inga oljetätningar så smörjningen måste ske med fett. Jag köpte en tub högkvalitetsfett på samma ställe där jag fick tag på huvudlagret till rotordrivaxeln.
Enkel och robust konstruktion, stadiga kuggdrev och ett minimum av delar. En listig lösning att använda en kedja till backen, annars hade det krävts en extra axel med mellandrev för att vända rotationen.
Lådan heter Peerless och är gjord av Tecumseh i USA, som är mest kända som tillverkare av småmotorer (vad jag vet i alla fall).

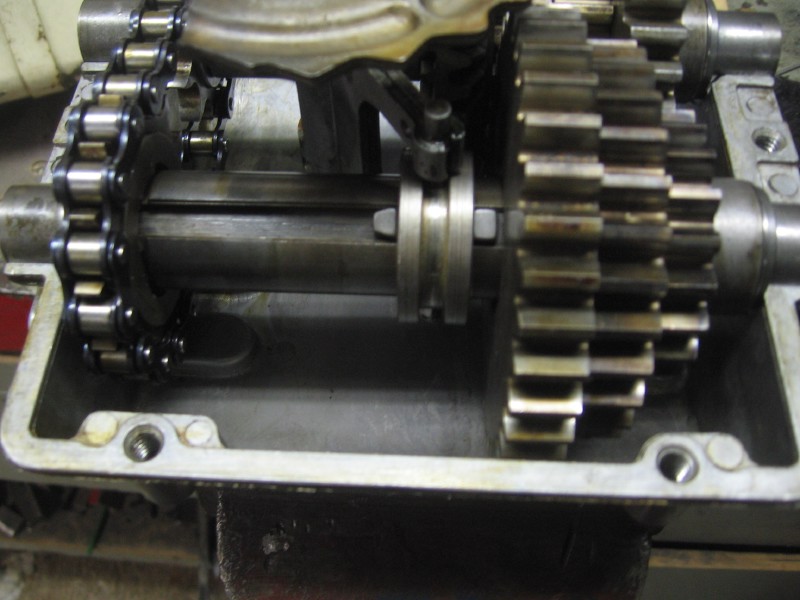

3:an ilagd, gejdern är inskuten så långt att den låser det tredje kugghjulet.

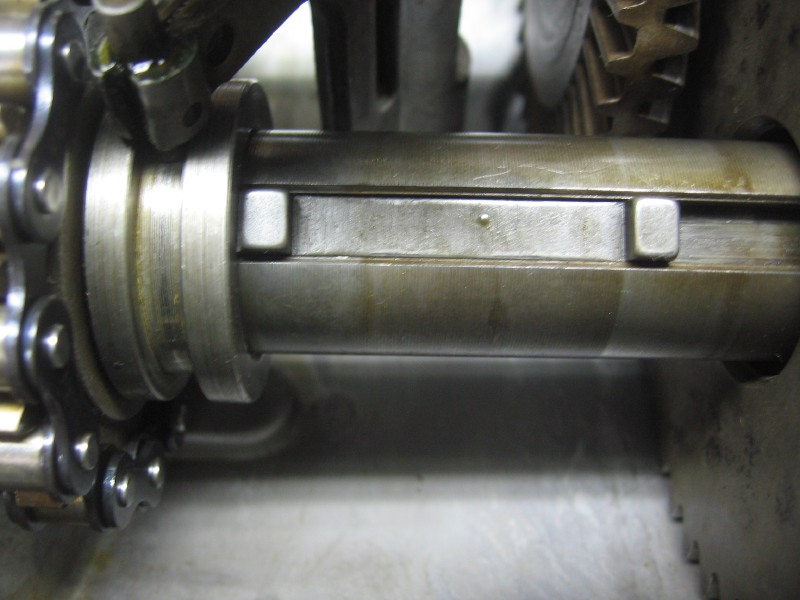

Kugghjulen och kedjedrevet till backen löper fritt på utgående axeln. Två gejder i skårorna på axeln låser ett hjul i taget och lägger på så vis i en växel. Här ligger backen i.

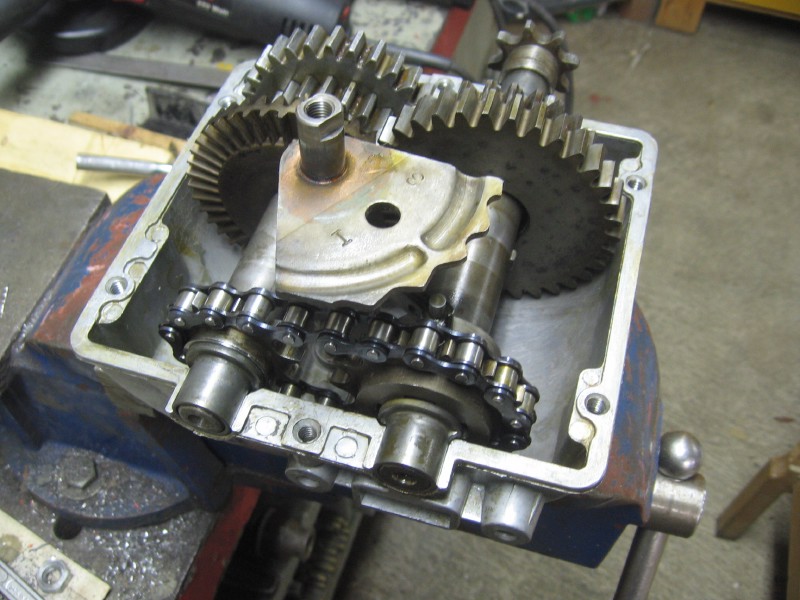

Den hitre axeln är den utgående. Krondrevet syns i mitten på den bortre axeln. Under sitter pinjongdrevet som inte syns på bilden. 3 par kugghjul ger 3 växlar och backen sker via kedjedreven till vänster.
Det tog några timmar att rensa ut och tvätta rent. Tur är att lådan är mycket enkelt konstruerad. Två axlar och en pinjong axel in. Båda axlarna är bara att lyfta ur när man delat lådan. Och det var lika enkelt att plocka av kugghjulen från axlarna, bara att för hand skjuta av dom (och komma ihåg ordningen). Det finns inga oljetätningar så smörjningen måste ske med fett. Jag köpte en tub högkvalitetsfett på samma ställe där jag fick tag på huvudlagret till rotordrivaxeln.
Enkel och robust konstruktion, stadiga kuggdrev och ett minimum av delar. En listig lösning att använda en kedja till backen, annars hade det krävts en extra axel med mellandrev för att vända rotationen.
Lådan heter Peerless och är gjord av Tecumseh i USA, som är mest kända som tillverkare av småmotorer (vad jag vet i alla fall).
3:an ilagd, gejdern är inskuten så långt att den låser det tredje kugghjulet.
Kugghjulen och kedjedrevet till backen löper fritt på utgående axeln. Två gejder i skårorna på axeln låser ett hjul i taget och lägger på så vis i en växel. Här ligger backen i.
Den hitre axeln är den utgående. Krondrevet syns i mitten på den bortre axeln. Under sitter pinjongdrevet som inte syns på bilden. 3 par kugghjul ger 3 växlar och backen sker via kedjedreven till vänster.
