tis 23 mar 2010, 18:12#86453Tjipp!

Tänkte bygga mig en gripskopa till min huggarvagn!
Tänkte ha den till att rensa diken med och någon gång skyffla lite grus samt lyfta någon sten!

Tänkte bygga som den här ungefär:


MEN har då 2 funderingar!!!!!

Vilken bredd vore lämpligt med tanke på dikesrensningen?? Vad kör ni med??

Funderar på att bygga skopan i Hardox men det kanske är overkill?
Ska man istället bygga i vanligt stål och sätta "skär" i nederkanten som är av Hardox??

Är det motiverat den extra kostnaden att bygga i Hardox??

Kommer att posta lite i den här tråden alteftersom bygget fortgår (det kan ju iofs ta ett par mån.)

Vesslan

• Läs mer om Verkstan
• Kolla in hela forumet
• Se vad som skrivs just nu

Skeppshultstrimmad Hva Xpg 346 triobrake, Hva 550Xpg triobrake, Hva 355 FXT, Hva 535 FBx, Valtra A-75 med Farma 9T 6,0, , Honda Foreman 420 med Carlman-kärra samt Massey Ferguson 575 MP

Huberthus Vessla D:Y.
Aka: Vesslan

[trilla]

tis 23 mar 2010, 19:09#86455En sån vill jag också bygga. Bra att du får göra misstagen först så sak jag göra en bättre sen.

MF 35 3 cyl perkins, Can am outlander Max t3 2014, XYZ310 hydraulkransvagn, Tanaka 4501, hqv 345, hqv 346. Mycket leksaker men just ingen skog.

[Dexxaz]

tis 23 mar 2010, 19:11#86456Enkelt att bygga en av lite skrot,och skona gripen från misshandel...

Född Nyfiken....

[Vesslan]

tis 23 mar 2010, 21:40#86469

Enkelt att bygga en av lite skrot,och skona gripen från misshandel...



Den var ju Kanonfin!

Har tyvärr ingen gammal rotator liggande så det blir iläggsplåtar för min del!!

Hur bred är skopan o är det lagom för att rensa diken??
Är det hardox eller vanligt stål? Håller det bra även för stenar??

Mvh V

Skeppshultstrimmad Hva Xpg 346 triobrake, Hva 550Xpg triobrake, Hva 355 FXT, Hva 535 FBx, Valtra A-75 med Farma 9T 6,0, , Honda Foreman 420 med Carlman-kärra samt Massey Ferguson 575 MP

Huberthus Vessla D:Y.
Aka: Vesslan

[Torparn79]

tis 23 mar 2010, 21:47#86472stopp och belägg Huberthus, titta på bilden igen..
han har ju gjort så att han bara tar bort gripen och låter rotatorn sitta kvar..

så har nog du på din grip oxå..

cuiusvis hominis est errare, nullius nisi insipientis in errore perseverare

[Dexxaz]

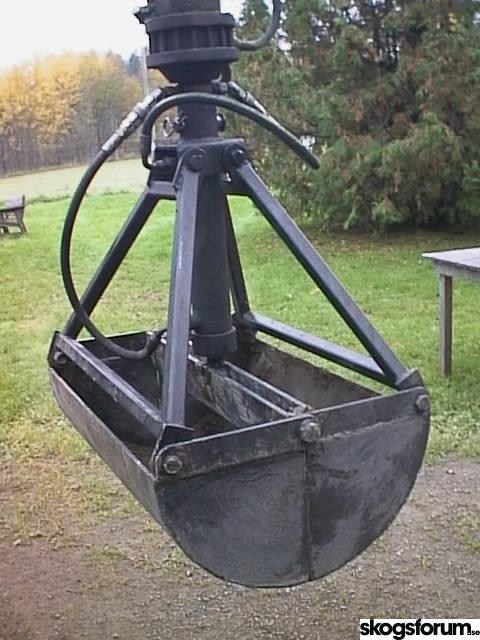

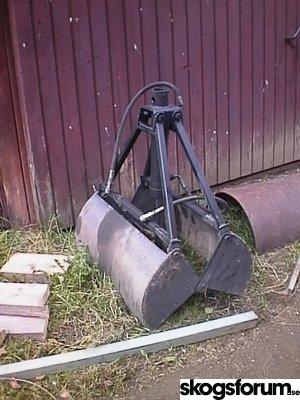

tis 23 mar 2010, 21:54#86473Blötjärn hela vägen, ett vanligt 600 tubrör jag hittade på skroten...bredden ca 700 mm.
Rotatorn sitter kvar i kran då jag byter mellan gripskopan o gripen, har gjort en lyftkrok som även den hänger i rotatorn....
Har rensat en del diken,min kran är dubbelverkande i alla rörelser så det går bra att trycka ned gripskopan i hårdare massor.
Skarvade i ett fyra meter långt rör mellan skopan o rotatorn då jag rensade intaget till en liten kraftstation,är det fler än jag som muddrat dammar med en Valp??

Född Nyfiken....

[Dexxaz]

tis 23 mar 2010, 21:59#86474Resten av rörbiten blev en bra grill....Står utomhus året runt men är tät nog för att det skulle damma i den förra helgen då det var grillpremiär härhemma

Född Nyfiken....

[Vesslan]

tis 23 mar 2010, 22:06#86478

stopp och belägg Huberthus, titta på bilden igen..
han har ju gjort så att han bara tar bort gripen och låter rotatorn sitta kvar..

så har nog du på din grip oxå..

Sketfasen såg inte att det var samma rotator

Men jag ser inte riktigt vad kolven reglerar..... (Har du någon bild från sidan där man ser in i skopan?)

Det blir ju mindre svetsjobb på mitt sätt, bara att göra skophalvorna och sen göra fästen till gripen. Om gripen sitter på utsidan så sliter det väl inte så mycket på den??


Tackar för intresset o återkommer allteftersom snidandet fortskrider!

V

Skeppshultstrimmad Hva Xpg 346 triobrake, Hva 550Xpg triobrake, Hva 355 FXT, Hva 535 FBx, Valtra A-75 med Farma 9T 6,0, , Honda Foreman 420 med Carlman-kärra samt Massey Ferguson 575 MP

Huberthus Vessla D:Y.
Aka: Vesslan

[Dexxaz]

tis 23 mar 2010, 22:11#86479Kolla bilderna igen,kolvstångsänden sitter i ett ok som förbinder skophalvorna,cylinderröret sitter i rotatorfästet...
Då kolven går ut sjunker oket nedåt och skopan öppnas....

Född Nyfiken....

[stegmaster]

tis 23 mar 2010, 23:46#86489

Har rensat en del diken,min kran är dubbelverkande i alla rörelser så det går bra att trycka ned gripskopan i hårdare massor.

Va jag vet så ska man inte trycka nedåt med en sån typ av rotator(vanlig skogsvagnsrotator), då dom e gjordt endast för at lyfta.
Om man trycker med dom brukar dom börja läcka ganske så snabbt i packningen på snurrakselen.
Samma sak händer om man "drar" med dom.
Men en fin skopa va det ju.

Valmet 665s/skogshytt, valtra-valmet 6400, XCG 230LC, Hanix H55DR/Naarva stegmaster, Kesla 102HD/kran 304T, Dalen 2054 vedmaskin+kisa stegmater, Igland wp2000, TR110 vedkutter, Jonsered 2054,-dolmar ps5000. Hva 42, Suzuki king quad 280cc

[bengt.a]

mån 29 mar 2010, 19:05#87051Sett en insats i gripen gjord av ett hydrofortank.

[bema]

sön 04 apr 2010, 18:53#87697Den här köpte jag av Sigges maskiner i somras.

Funkar utmärkt. Rensade 5 kilometer skogsvägsdiken i somras och har öst en hel del grus och till och med gödsel.Enkelt att byta från grip till skopan. Lossa slangarna och bort med bulten så är det bara att byta. Har gått och tittat på den i ett år innan det blev affär.Med tanke på priset 8500+moms är det inte värt mödan att försöka bygga något själv. Kan bero på att jag inte äger eller kan svetsa.

Valtra A75 Patu 525 Hva 346xpg Hva 346xpg (trimmad) Hva355f

[Slurfi]

lör 19 maj 2012, 09:49#175502Fler bilder på gripskopor önskas.

Caterpillar 312B/Moretens/Kesla40LFe/Wood-Mizer LT15/Chevrolet/New Holland T5030 Ford 7610/Patruuna/Fransgård/Polaris/Stihl/Palax/Kemppi. Ha alltid en pulversläckare i närheten.

[busholle]

sön 20 maj 2012, 08:53#175570viewtopic.php?f=9&t=4960

Keslas skopa använder jag själv, har under våren rensat ca 500 meter dike.

2x Jonsered 2152W, Stihl MS 200, MS 362 C-M VW, Jonsered CC2145, Stihl KM130R, Newholland TL90 med Patu 10t och 655 kran, Ilsbo 3020 traktorprocessor

[axwell]

sön 20 maj 2012, 09:41#175573

Med tanke på priset 8500+moms är det inte värt mödan att försöka bygga något själv. Kan bero på att jag inte äger eller kan svetsa.

Det är inte tillräckligt starkt skäl för att inte använda svets då och då.

Jag är värdelös på svetsning men gör det ändå, ytterst sällan någon svetsfog blir för klen.
Snyggt blir det inte så ofta, bara när det måste vara det.

Omfattningen av dikesrensningen imponerar, kanske ändå bäst med proffsprylar vid såna behov.
