AKKAMAAN- Port Angeles WA USA- sön 19 nov 2023, 03:01
sön 19 nov 2023, 03:01#818925Förstyrventilen "PVE101N" och/eller "PVE102N" passar både HV07 och HV09. Men du måste välja för din systemspänning, 12 Volt eller 24 Volt HV07 PDF Länk HV09 PDF Länk Allmän info om Monsun-Tison/VOAC riktningsventiler PDF Länk Monsun-Tison Avståndsmanövrering PDF Länk (Specifikationer på alla ingående komponenter i EHC, tryckluft- och hydraulservo)
sön 19 nov 2023, 17:32#818995Akkamaan, i Allmenn info om Monsun-Tison riktningsventilar... Vad betyder KT fløde, og vad betyder O-C fløde? Fattar at det er liter/min men fattar inte vad KT står for og vad O-C står for. Har det nogot med sliderna at gjøra? 🫣
Oddrik skrev:Akkamaan, i Allmenn info om Monsun-Tison riktningsventilar... Vad betyder KT fløde
KT=Konstant Tryck
og vad betyder O-C fløde?
O-C aser Open Center eller konstant flöde/rundpumpning
Fattar at det er liter/min men fattar inte vad KT står for og vad O-C står for.
Anledningen till att samma ventil klarar olika flöden beroende på typ av system har att göra med att O-C skall hantera samma höga flöde "hela dagen" och KT (och även LS) har bara max flöde när det "begärs" av förar-reglagen. Det hela bottnar i hur mycket värmeutveckling som är accpetabelt i systemet under en viss tid.
Har det nogot med sliderna at gjøra? 🫣
Sliderna är olika men inte på så sätt att de kräver olika flöde. Nej, det har inget med sliderna att göra i det avseendet
AKKAMAAN- Port Angeles WA USA- mån 20 nov 2023, 17:43
mån 20 nov 2023, 17:43#819106Dokumentet med allmän info kom till på Monsun-Tisons tid under första halvan av 1980-talet innan företagetanammade de engelska beteckningarna på olika hydraulsystem. Idag pratar/skriver man inte "KT" eller "O-C" Dessa två benämningar pekar på olika saker. "KT", Konstant Tryck, avser en systemtyp och "O-C", Open Center, avser en ventiltyp. Open Center i det här fallet avser systemtypen Konstant Flöde och skulle om man varit logisk ha förkortats "KF". Så i hydraulikens värld så måste man känna till de rätta termerna med respektive förkortning. Nu har ju alla tillverkare sitt eget "ego" och bestämmer sina egna benämningar och förkortningar. Idag i form av Parker och tidigare VOAC så har Parker sin egen standard. Systemtyper CF, Constant Flow, Konstant Flöde vilket avser att man använder en pump med fast deplacement CP,Constant Pressure, Konstant Tryck. Man använder en pump med variablet deplacement vilket vanligen innebär att pumpen är tryckkompenserad och pump som stänger av flödet när max tryck uppnås trots att den fortsätter att rotera. Så länge pumpen roterar så levererar den max tryck. CPU, Constant Pressure Unloaded, Konstant tryck Avlastade eller som man vanligen utrycker sig, avlastat konstanttryck. LS, Load Sensing, Lastkännande. Det här är en "olycklig" benämning. Benämningen skulle i stället ha pekat på "variabelt konstanttryck". Anledningen är att LS systemet från början var en utveckling av CPU och fungerar i princip likadant som CPU förutom utom att man tar signaltrycket för påställning av pumpen från arbetsporten i stället för det maxtryck som CPU får via trycket på ett litet kontrollflöde genom det CC som egentligen är ett OC fast för ett ytterst lite flöde, det jag kallar kontrollflöde. Som en utveckling av detta LS system kom ett LS system som använder en pump med fast deplacement och en CC riktningsventil. Vid inloppet till riktningsventilen sitter en tryckkompenserad avlastning- och pålastningsventil som leder det konstanta flödet tillbaka toíll tank när ingen hydraulfunktiona används. Denna pålastningsventil kallas ofta dumpventil är både en variabel tryckbergränsningsventil och en ventil som leder bort den del av flödet som inte används av aktiverade hydraulfunktioner. Nu kommer jag tillbaka till varför LS är en olycklig benämning. Om man nämner LS i ett sammanhang så säger det inte vilken av de två LS systemen som avses.

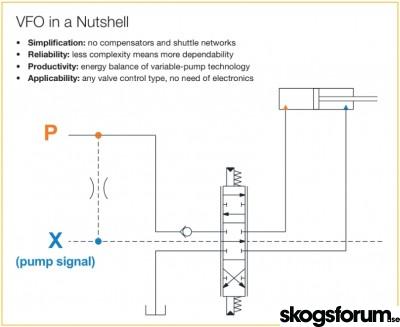

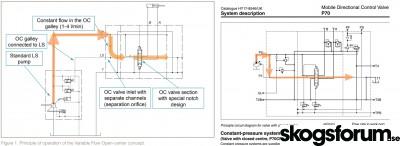

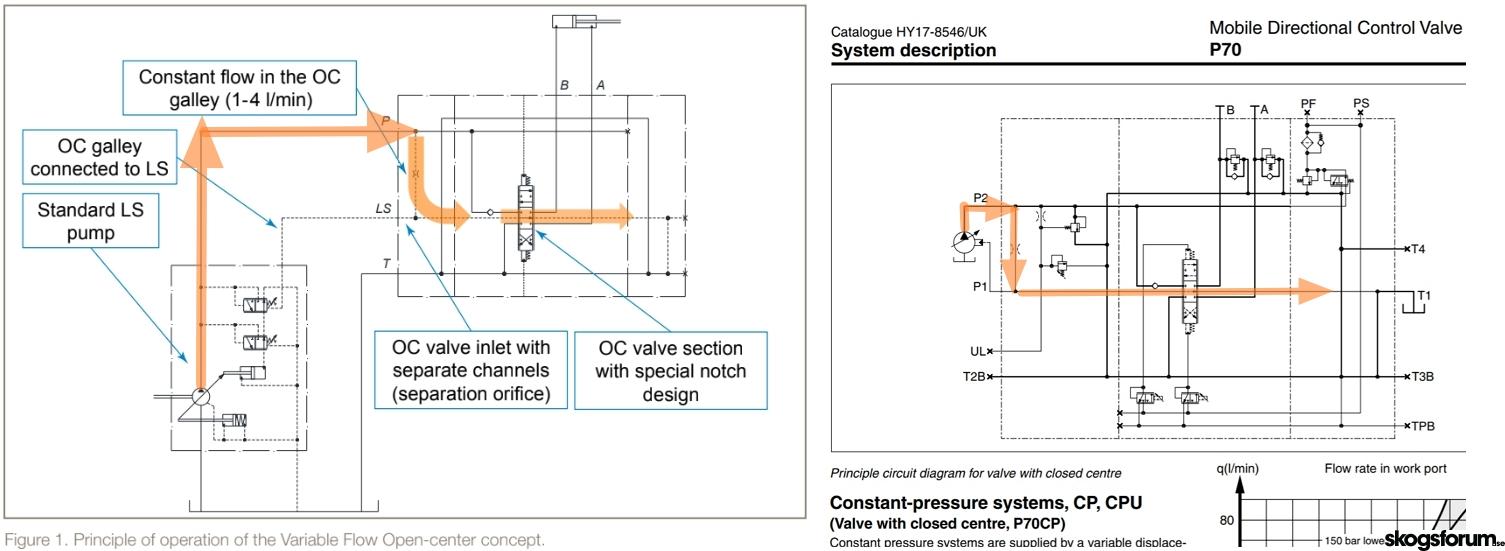

OC, Open Center, öppet centrum, vilket menas att hela pumpflödet går igenom centrumkanalen med lågt tryck (eller det fria genomloppet) på riktningsventilen när inga funktioner används. Ett CPU system är ofta associerat med Open Center då det förvisso går ett litet flöde (kontrollflöde) genom centrumkanalen CC, Closed Center, stängt centrum. Såna riktningsventiler används vid CP, CPU, samt de båda typerna av LS system Sen inns det mellanting som som är nyutvecklat, VFO, Variable Flow Open center, vilket är ett hybridsystem utvecklat av Parker för små grävmaskiner
AKKAMAAN- Port Angeles WA USA- mån 20 nov 2023, 23:20
mån 20 nov 2023, 23:20#819129Nu är jag ingen grävmaskinsspecialist men normalt sett så har de flesta grävmaskiner OC CF hydraulik med ett flertal pumpar med fast deplacement. Anledningen till detta systemval är huvudsakligen att grävmaskin förare vill ha en speciell "grävkänsla" ner de gräver och fyller skopan. Grävkänslan består i att grävaggregatet stannar upp, det vill säga reagerar när dkopan stöter på ett motstånd nere i marken. Det motståndet kan ju vara både elkablar och vattenledningsrör. Stöter man på ett lätt motstånd så kan då föraren vara mera försiktig och kanske ta omtag etc.

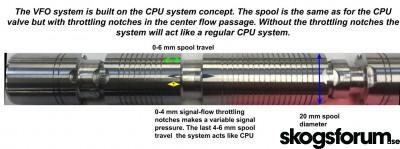

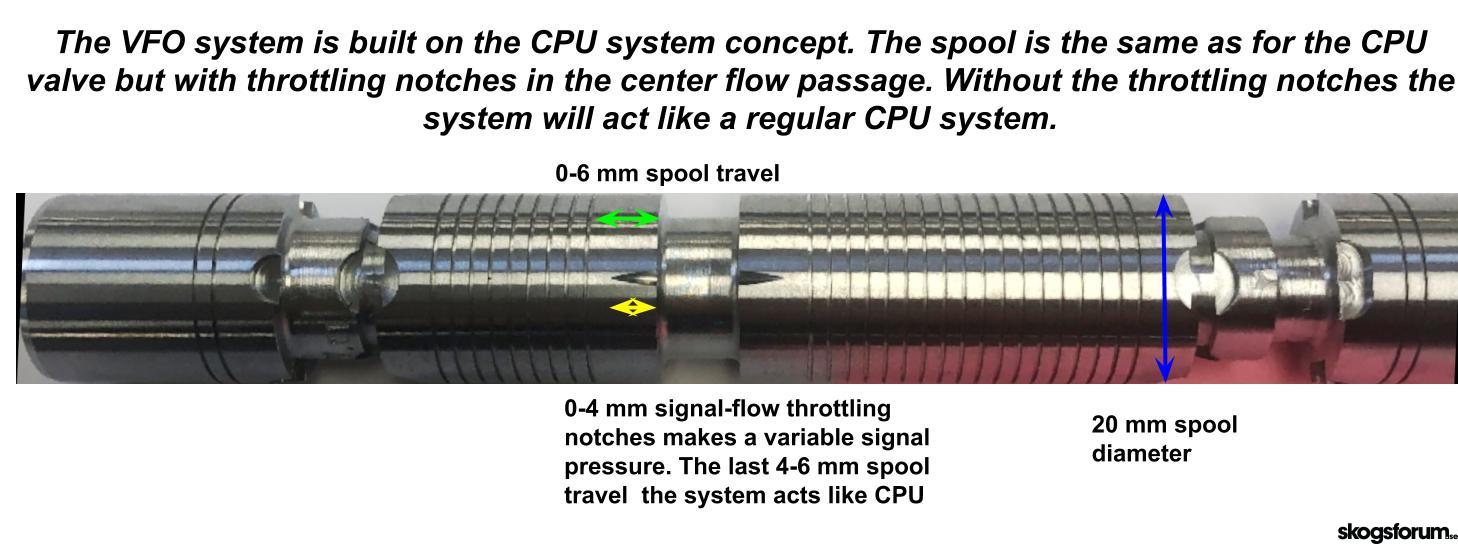

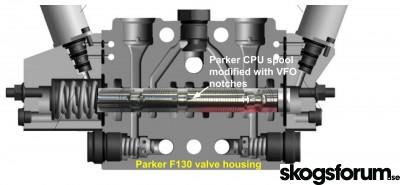

När man använder CP, CPU eller LS systemså får man inte samma "återkoppling" på ökat grävmotsånd. Det här VFO systemet jag nämnde använder en variabel pump men i stället för rent konstantryck, CP/CPU eller LS så använder manspaken och sliden för att reglera pumptrycket via tryckkompensatorn. Lite som Avlastat konstanttryck men med ett större kontrollflöde som vars tryck kan varieras i centrumkanalen på samma sät som i ett CF, Konstant flödes system. Ber om tålamod med mina bild texter på engelska
Allt detta sgt här ovan så är grävmaskinenrnas CF system mera energikrävande än t ex CPU eller LS. Det finns ett mindre antal grävmaskiner som har CPU eller LS system på bekostnad av grävkänslan
tis 08 apr 2025, 20:58#877379En tid sen denna tråd var aktiv, men… Är det någon som har koll på var strypningen mellan ”P” och ”X” på bilden ovan brukar sitta monterad i HV07 blocket? Misstänker stockad strypning, men har inte hittat den… 🤔
AKKAMAAN- Port Angeles WA USA- lör 11 okt 2025, 01:59

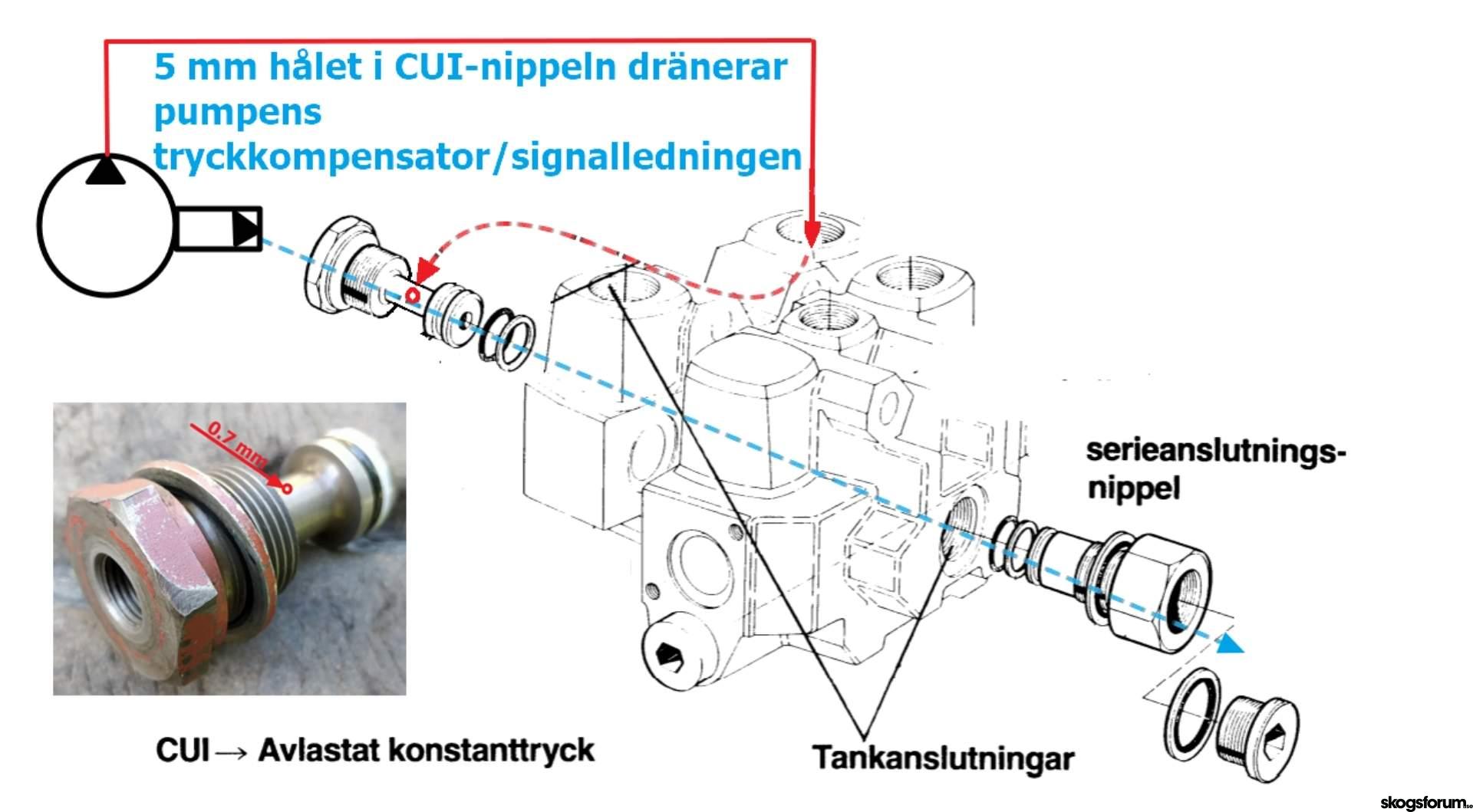

lör 11 okt 2025, 01:59#895774Vanligen sitter den i inloppsgaveln i en så kallad CUI nippel. Om strypninge inte sitter i en CUI nippel så är i stället den förbindelsen helt pluggad och strypningen sitter i stället i en förbindels mellan pumpens huvudledning och signalledningen (gäller avlastat konstanttryck system (CPU på Monsun/VOAC/Parker språk)
På min bild nämner jag ett 5 mmm hål i CUI nippeln men det gäller ett annat system.Hålet är vanligen 0.7 mm diameter för ett CPU system
