Byggt en stegmatare

89 inlägg 51818 visningar 27 följer Svara, dela mm...
Avatar Fallback

Byggt en stegmatare

hasse_as
#417135 Nu börjar äntligen min hemmabyggda stegmatare bli så färdig så att man kan börja testa den på allvar.
Det tar ju lite tid att samla ihop allt som behövs och sen klura ut hur man ska bygga ihop det.
Först blev det att svetsa ihop en vagn som både kran och stegmataren kunde stå på.
En gammal hmf kran

Svetsa ihop en vagn till kranen...

med ramstyrning

Ihopsatt




   TS
Enskede Hydraul, reservdelar till skogsmaskiner
Avatar Fallback

Re: Byggt en stegmatare

Flisaren  Firar 10 år som aktiv medlem på skogsforum!
#417138 Kul bygge :grin: Hur ser stegmataren ut?

Avatar Fallback

Re: Byggt en stegmatare

hasse_as
#417140 Sen var det bara att åka till skogselmia och mäta, ta bilder och få idéer.
Testar vilken höjd den undre kvist kniven ska ha


   TS
Avatar Fallback

Re: Byggt en stegmatare

hasse_as
#417142 Lite bilder knivar, gripklor såglåda.



   TS
Användarvisningsbild

Re: Byggt en stegmatare

totte
#417150 Imponerande bygge! Nu väntar vi med spänning på bilder och film när den kommer i drift.

Avatar Fallback

Re: Byggt en stegmatare

hasse_as
#417160 Provmonterad på nallen för fösta testet kvistade inte så bra som jag ville, fick ändra vinklarna på knivarna lite.
monterad på lillnallen

Första trädet kvistat inte så bra

   TS
Avatar Fallback

Re: Byggt en stegmatare

Peterssonrally
#417162 Mer bilder nu :) detta har ja ju tjatat om ;)

Användarvisningsbild

Re: Byggt en stegmatare

JensSkoog
#417164 Vilket jobb du har gjort. Jag är imponerad ^:)^ ^:)^

Avatar Fallback

Re: Byggt en stegmatare

magnus samuelsson
#417168 Spännande [WHITE SMILING FACE]
Mer bilder

Avatar Fallback

Re: Byggt en stegmatare

hasse_as
#417170 Då tar vi lite mer bilder :lol:

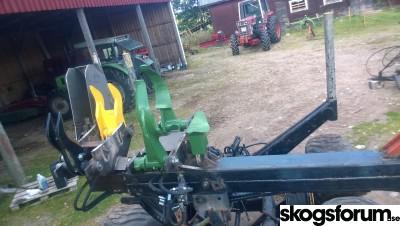

Ihoppsättning av stegmatare och vagnen. Ett gammalt boggilager och en cylinder fick bli vridningen av stegmataren. Man får ju ta det skrotet man hittar och bygga nått av det. :mrgreen:

Vagn och stegmatare sammansatta

svängcylindern

   TS
Avatar Fallback

Re: Byggt en stegmatare

Blivande snickare
#417171 Häftigt bygge! Ös på med bilder!! :grin:

Avatar Fallback

Re: Byggt en stegmatare

hasse_as
#417174 En gammal rottne snok fick bli donator till mitt bygge.
Kvistknivarnas kolvar på snoken passade perfekt även till mina kvistknivar och gripklor.
Svärdfäste, sågmotor och kapcylinder var bara att ta från snoken anpassa lite och sätta dit på stegmataren.
Så det borde ju hålla kan man ju tycka :wink:

   TS
Användarvisningsbild

Re: Byggt en stegmatare

Slurfi  Firar 10 år som aktiv medlem på skogsforum!
#417176 Riktigt skoj, fortsätt!

Avatar Fallback

Re: Byggt en stegmatare

kungsis
#417202 Snyggt :smile: . Roligt att det finns flera som jag själv. Dvs man sparar gammalt skrot tills den dagen man kommer på att man kan bygga något av det 8) . Sedan vill jag fråga hur du tänkte när du gjorde kvistknivarna. Fri hand eller hade du något du kunna kolla/mäta på?

Mvh
Kungsis

Avatar Fallback

Re: Byggt en stegmatare

hasse_as
#417269 Själva kvistknivarna är köpta på kellfri. Kollade på både keslas och kellfris knivar och såg inga skillnader. Tror de kostade ca 2500 för alla tre, för den pengen så är det inte lönt att försöka bygga egna. De ser ut att vara rejäla fast de är kellfri.
Sen var det bara att mäta lite på skogselmia så man fick rätt avstånd och höjd mellan alla tre knivarna.
Efter lite justering så kvistar det faktiskt riktigt bra.

   TS
