Kabelarea LED?


#403291 Börjar ju mörkna på ut ;-) och har därför införskaffat ny LED arbetsbelysning. Blir lite osäker på vilken kabelarea som krävs. Effekt enligt spec 28w (12volt).

Räker det med 1.5 och utan relä? Både batteri och strömbrytare sitter ju bra till på traktorer av äldre modell.

   TS
Avatar Fallback

Re: Kabelarea LED?


#403296 Svaret är JA om du nu inte hänger på många. Lite spänningsfall gör inget.

Avatar Fallback

Re: Kabelarea LED?


#403298 http://24volt.eu/kalkyl_kabelarea.php
En länk till sida för beräkning.
Har ingen betydelse vilken typ av ljuskälla, men dioder tål som sagt större spänningsfall utan försämring av ljuset.
Dock måste ledningsförlusten inräknas i den totala belastningen på elsystemet.

Avatar Fallback

Re: Kabelarea LED?


#403309 Tackar för svaren.
Verkar vara lugnt med 1.5. Blir en separat kabel till varje lampa så max 28w per kabel.

Någon som vet om LED är känsliga för dålig jordning?
Kanske dumt att jorda minuspolen direkt i hytten vid lampan. Bör man dra kabel tillbaka och jord på något bättre ställe?

   TS
Avatar Fallback

Re: Kabelarea LED?


#403312 Beror på hur hytten är jordad, vibrationsdämpare är dåliga på att leda ström!
Vi vet inte vilken typ av fordon. Ju nyare och mer elektronikdränkt, ju känsligare för oönskade strömmar och spänningsskillnader som t.ex. jordningsfel kan vålla.
Fixa säker jordning!

Avatar Fallback

Re: Kabelarea LED?


#403369 Detta är en bm 650 så finns nog inte jättemycket elektronik som kan ta skada(som förnärvarande är hel;-)). Min fundering var mer om LED-lampan tog skada.

Ska försöka hitta bra jord för säkerhets skull, inte minst för att inte få mörkt.

   TS
Användarvisningsbild

Re: Kabelarea LED?


#403396 Jag monterade nyligen två ledlampor bak på min arbetsbil, använde 2,5 kvadratskabel både för ström och jord och en vanlig vippbrytare utan relä. Ohms lag för strömstyrka, effekt genom spänning ger ca 3 ampere i mitt fall (2x18 / 12) vilket inte är något problem utan relä.

Användarvisningsbild

Re: Kabelarea LED?


#403399 LED-strålkastare är ganska okänsliga, de har ett eget drivsteg som förser dioderna med rätt spänning. Oftast brukar drivspänningen anges 9-32 V eller liknande. Är bara hytten jordad i resten ser jag ingen anledning att dra separat jordledare.

Avatar Fallback

Re: Kabelarea LED?

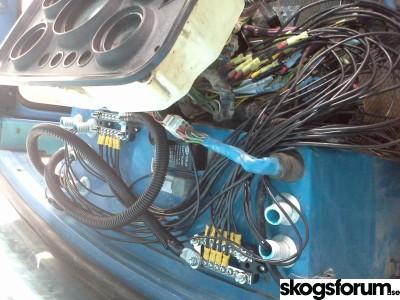

#403404 Biltema har ju en kopplingsplint man kan använda i traktorn:
http://www.biltema.se/sv/Bat/12-V/El-ti ... 000024037/

Efter kortet togs är det monterat isolering över skarvarna med kabelskor. Sedan borde man haft plusplinten i en kopplingsbox kanske.

Avatar Fallback

Re: Kabelarea LED?


#403407 Är plinten avsäkrad innan?

Användarvisningsbild

Re: Kabelarea LED?


#403410 Ledlampor är väl noga på hur man kopplar + o -, så lyser det inte så är det bara att skifta kablarna och prova...

Avatar Fallback

Re: Kabelarea LED?


#403412
gnisten83 skrev:Är plinten avsäkrad innan?

Nej. Förut gick var och en av ledarna ner till batteriet, men en tunn jordfläta som var inbakad i en kabelmatta brann vid startförsök med dålig startmotor. Det sitter säkringar åt andra hållet så som det var avsäkrat förut alltså, inget ändrat i elschemat. Den grova kabeln är istället för de flertal som gick i kabelmattan.
Skulle man ha haft en huvudsäkring också, frågan är då på vilken ampere?

Avatar Fallback

Re: Kabelarea LED?


#403417 Tja den finns stora maxisäkringar.
Nu är jag vanlig industrielektriker och har alltid tyckt att fordonsel lämnar endel att önska i hur saker o ting avsäkras :wink:

Avatar Fallback

Re: Sv: Kabelarea LED?


#403483
gnisten83 skrev:Tja den finns stora maxisäkringar.
Nu är jag vanlig industrielektriker och har alltid tyckt att fordonsel lämnar endel att önska i hur saker o ting avsäkras :wink:


Nu hänger jag inte med.
Ska kopplingsplint som jag antar är minuspol också behöva säkras?

Kan inte så mycket vad industrin har att erbjuda men vanligtvis leder man väll nollan direkt till jord om det är 230v?

   TS
Avatar Fallback

Re: Kabelarea LED?


#403515 Plinten utgick jag från att vara + polen fast de kanske jag missuppfattade ?
Nä minussidan behöver ingen säkring.

Vad jag menade var att de ofta är en bit kabel upp till säkringspanelen från batteriet med skottgenomgångar och gnager de hål mot jord på den sträckan finns de inte nåt som bryter utom ev huvudbrytare.

Och när du märker den skadan har kabelstammen redan brunnit ihop då istället för att säkra av kabeln med maxisäkringar direkt vid batteriet och fått en bränd säkring istället o en chans att fixa ett litet fel
